Einbaudisplay Edisp-U-12-bel-genau


zur genauen Messung der Spannung von einer Batteriebank, mit Beleuchtung von 8 - 17 Volt und mit extra Überspannungsschutz. Durch die Extraleitung vom Batterie+pol, die mit einer 2. Sicherung abgesichert ist, kann der systematische Meßfehler auf ca. 2 MilliVolt begrenzt werden. Das liegt daran, daß der für die Messung und Beleuchtung notwendige Betriebsstrom nun nicht mehr über die Meßleitung geführt wird und dort dann auch keine Meßwertverfälschungen (bis 20 MilliVolt) mehr hervorrufen kann

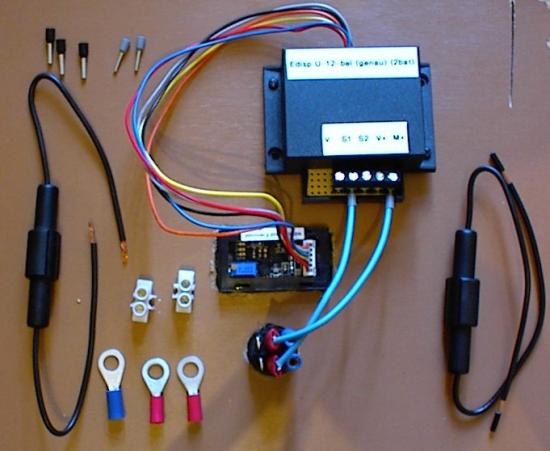

Schalter und Display sind auf diesem Foto in dem hellen Stück Furnierholz eingebaut, um zu demonstrieren, wie es in einer Autokonsole im eingebauten Zustand aussehen kann.(Lieferung natürlich ohne dieses Funierstück) die anderen Teile zur besseren Übersichtlichkeit da drauf gelegt.
Im endgültigen Einbauzustand kann das schwarze Elektronikschächtelchen hinter der Konsole verschwinden, die Sicherung wird dann direkt bei der Batterie angebracht.

Vorderansicht im eingebauten Zustand,



Rückansicht im eingebauten Zustand zurück zur Displayauswahl
