Auswahl:
Strom und Spannungsmeßgeräte im Gehäuse für kleine und mittlere Leistungen

Strom und Spannungsmeßgeräte für Fronttafeleinbau (geeignet für Schiff und Caravan)

Strom, Amperestunden und Spannungsmeßgeräte für Fronttafeleinbau (geeignet für Schiff und Caravan) - Votronic Batteriecomputer

Auswertung von Messdaten von Strom und Spannung, Solarstrahlung - Datenlogger

Strom und Spannungseßgeräte im Gehäse für kleine und mittlere Leistungen

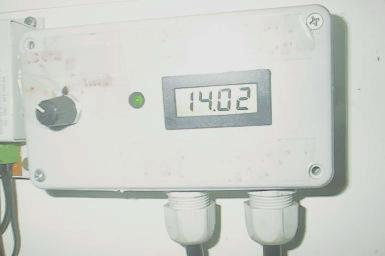

Meßgerät Me-kap 7A/15V
Die hier angebotenen Meßgeräte werden zwischen die Batterie und den Laderegler geschaltet. Es umfaßt die Spannungsmeßbereiche und zulässige Meßspannungen gemäß der Tabelle, und einen Strommeßbereich von 0,00-19,99 Ampere, wobei der Strom in "beiden Richtungen" gemessen werden kann. Damit kann der Ladestrom und der Verbrauchsstrom bilanziert werden und eventuelle Fehlfunktionen der Anlage schnell gefunden werden. Der maximale Meßstrom ist 7 A, kurzfristig, (einige Sekunden mit entsprechend langer darauf folgender Wartezeit), können bis zu 20 A gemessen werden. Der Meßbereich kann auch dauerhaft auf 20 A (100 A) erweitert werden, indem der 10 (1) mΩ-Meßshuntwiderstand außerhalb des Meßgeräts installiert wird.(Luftkühlung!)
Standardmäßig ist ein preiswertes Meßmodul eingebaut, bei dem Meßspannung und Versorgungsspannung jedoch galvanisch getrennt sein müssen. Um nun das Meßgerät mit Spannung zu versorgen, gibt es zwei Möglichkeiten. Bei der Reihe ME-kap wird während der 0-Stellung ein Kondensator aufgeladen (Ladezeit ca. 1/3 Sekunde). Man hat dann ca. 15 Sekunden Zeit, den Meßwert abzulesen (Schalterstellung I oder U), bis der Kondensator soweit entladen ist, daß die Meßwerte ungenau werden. Den Ladezustand des Kondensators zeigt eine Spar-LED an.

Die andere Reihe ME-bat enthält als Spannungsversorgung eine 9Volt- Blockbatterie die jedoch nach entsprechender Meßzeit von einigen Tagen ersetzt werden muß (Und wer kennt das nicht, daß man mal vergißt, das Meßgerät auszuschalten.) Bedingt durch die Unabhängigkeit der Versorgungsspannung von der Meßspannung können mit diesem Gerät auch kleinste Spannungen im mV-Bereich gemessen werden. Die anderen Meßreihen funktionieren genau erst ab 4(Me-Auto) bzw. 10 Volt

Die luxuruiöse Reihe Me-auto enthält ein Meßmodul, bei dem Spannungsversorgung und Meßspannung nicht voneinander galvanisch getrennt sein müssen.
Meßgerätmax. Meßstrom Amp. Meßbereich (Volt)zul. Spannungsbereich (Volt)Strombereichs- werweiterung
Me-kap-7A/15V70.00-20.0010-15 mögl. bis 20(100) A
Me-kap-7A/40V70.0-200.0010-40 mögl. bis 20(100) A
Me-auto-7A/40A70.0-200.004-40 mögl. bis 20(100) A
Me-kap-7A/100V70.0-200.000-100 mögl. bis 20(100) A


Preise Meßgeräte im Gehäuse...........




Eigenentwicklung Messgeräte im Gehäuse
Reihe Disp

Das Herzstück dieser Messgerätereihe bildet ein spezielles Meßmodul, bei welchem die Meßspannung dieselbe wie die Versorgungsspannung sein kann. Lästiges Wechseln von Monozellen wie z. B. bei Digitalmeßgerätemn üblich entfällt. Die Versorgungsspannung kann in einem Bereich zwischen 7 und 17 Volt variieren, daher ist dieses Meßmodul trefflich für Meßeinrichtungen im KFZ oder Boot geeignet. Durch diverse Beschaltungen mit Spannungsteilern und Meßshunts können verschiedenste Meß:aufgaben durchgeführt werden. Die Reihe Disp-U... ist zur reinen Spannungsmessung gedacht, die Reihe Disp-IU.... ist für Strom oder Spannungsmessung gedacht(wählbar über Schalter) Die Reihe Disp-I+U... ist für gleichzeitige Strom und Spannungsmessung gedacht.

Messung von 2 Batterien
Wenn Sie die Messdaten mit Ihrem Rechner oder Laptop verarbeiten wollen, ist gegen Aufpreis von ca 50,- Euro eine RS232 Schnittstelle möglich. (nur bei Disp-IU-50-12 möglich). Ein simples Messprogramm in qbasic, welches Strom und Spannungswerte abspeichert oder über die Zeitachse graphisch aufträgt wird mitgeiefert. Messwerte max. ca 10 / Sekunde. Für die Messwerterfassung sollte der Rechner dauerhaft angeschlossen sein.

Gerade im Wohnmobil oder Bootsbereich macht es Sinn, die Meßdaten sowohl von der Bordbatterie als auch von der Starterbatterie zu bekommen. Anstsatt nun zwei gleiche Geräte für den doppelten Preis zu kaufen, können hier günstiger und mit weniger Einbauaufwand Geräte der Serie Disp-....-2bat genutzt werden Über einen Vielfachschalter sind Messungen der einen bzw der anderen Batterie auszuwählen.
Gegen Aufpreis von 5 Euro gibt es diese Displays(Serie .....-bel) auch beleuchtet. Für Sonderanfertigungen rufen Sie einfach an.
Bei allen Geräten mit Strommessung ist zusätzlich ein 50 Ampere Meßwiderstand (Shunt) und ein spezielles geschirmtes 4 Meter langes Meßkabel beigefügt.

Schutzeinrichtungen gegen Überspanung und Überstrom Gerade in KFZ kann es durch abfallende Relais und unrund laufende Limas sehr schnell zu hohen Spannungsspitzen kommen, die gerade Meßeinrichtungen oghne EXtra Versorgungsspannung schnell zerstören können. Um dieses zu verhindern ist in allemn Geräten ein Überspannungsvaristor eingebaut. Als zweite Sichereheitsstufe gegen Überspannungsimpulse gibt es bei allen Geräten mit Beleuchtung einen 12 Volt Festspannungsregler, der äußerst robust gegen Überspannungsimpulse bis ca. 55 Volt ist. Bei allen Geräten wird eine Sicherung mitgeliefert

Einbau Der Meßshunt sollte in die Nähe des Batterieminuspols eingebaut werden. Bauanleitung und Verdrahtungsplan wird mitgeliefert. Die beigefügte Sicherung wird an den Batteriepluspol angebracht.
Je nach Equipment beträgt der Stromverbrauch 4 - 30 Milliampere. Sollte sich im Laufe der Zeit eine Ungenauoigkeit in die Elektroinik eingeschlichen haben, kann der frei zugängliche Drehwiderstand aud der Rückseite des Meßmoduls mit einem feinen Schraubenzieher nachjustiert werden.

Daten der angebotenen Displays im Geh&aum;use

Bestellname Preis Meßbereich
Spannung		 Meßbereich
Strom		 Anzahl zu messender Batteriebänke Bild Meß
genauigkeit
Spannung 		Meß
genauigkeit
Strom		 Strom-
verbrauch bei 12 V		 Sicherung Lieferung mit Meßkabel

zusätzl. 2. Über
spannungs-
schutz		 Meßmodule

Meßshunts

Elektronikboxen 		Bemerkung

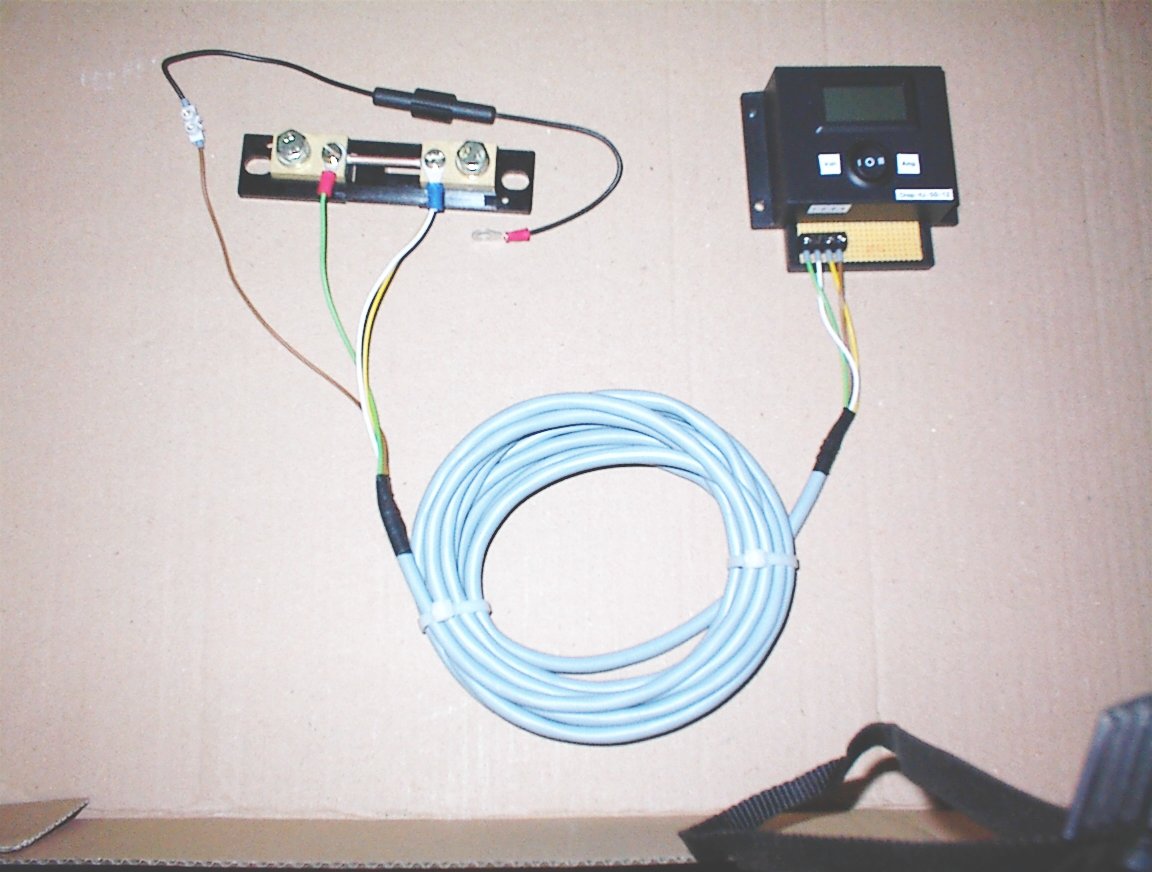

Disp-IU-50-1259,- 7,0-17,0 Volt 0,0 - 50,0 Amp1 größer und mehr... 0,3%
0,1V		0,3%
0,1 A		 5,5 mA315 mA ff ja/

nein		1
1
1



Daten der beleuchteten Meßeinrichtungen
Die Beleuchtung wird erst ab einer Spannung von ca. 8 Volt wirksam.
Bestellname Preis Meßbereich Spannung Meßbereich Strom Anzahl zu messender Batteriebänke Bild Meß-
genauigkeit
Spannung 		Meß-
genauigkeit
Strom		 Strom-
verbrauch bei 12 V		 Sicherung Lieferung mit Meßkabel

zusätzl. 2. Überspannungs-
schutz		 Meßmodule

Meßshunts

Elektronikboxen 		Bemerkung
Disp-IU-50-12bel65,- 7,0-17,0 Volt 0,0 - 50,0 Amp1 größer und mehr... 0,3%
0,1V		0,3%
0,1 A		 23 mA630 mA ff ja

ja		1
1
1


Strom und Spannungsmeßgeräte für Frontafeleinbau

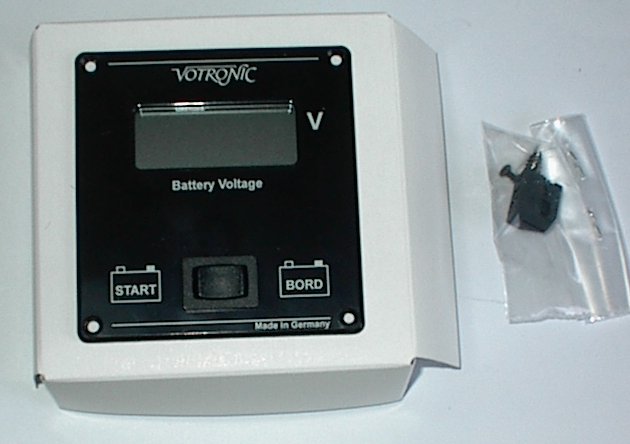

Votronic Volt
Wohl am weitesten verbreitet im Caravan und Schiffsbau sind die Fronttafeleinbauinstrumente des Herstellers Votronic. Mit einem Einbaumaß von 70 x 65 und einer Gesamtgröße von 85 x 80 x 20 mm paßt es gut als Reiheneinbauinstrument mit anderen Votronicgeräten in die Fronttafel von Schiff und Caravan. Wie bei allen anderen Geräten in dieser Rubrik läuft die spannungsversorgung direkt über die Meßspannungsquelle. Die Stromaufnahme ist mit 4 mA sehr gering und mit einem Schalter kann das Gerät auch ganz abgeschaltet werden. Die Meßauflösung beträgt 0,1 Volt bzw. 0,1 Amp. Das LCD Voltmeter (Votronic-Volt) kann Spannungen zwischen 9 und 30 Volt messen. Für das Amperemeter Votronic-Ampere sind es je nach verwendetem Meßshunt 60 oder 120 Ampere. Der Shunt wird direkt zwischen -Pol der Batterie und Karrosserie angeschlossen. Die Meßleitung (4 Meter) geht dann bis in die Führerhauskonsole zum Amperemeter.

Low-cost-Einbaudisplays.
Einbaupanelmeter "Disp"
Grundlage aller Meßeinrichtungen der Serie Edisp... und Disp... ist ein spezielles Meßmodul, bei welchem die Meßspannung dieselbe wie die Versorgungsspannung sein kann. Lästiges Wechseln von Monozellen wie z. B. bei Digitalmeßgerätemn üblich entfällt. Die Versorgungsspannung kann in einem Bereich zwischen 7 und 17 Volt variieren, daher ist dieses Meßmodul trefflich für Meßeinrichtungen im KFZ oder Boot geeignet. Durch diverse Beschaltungen mit Spannungsteilern und Meßshunts können verschiedenste Meß:aufgaben durchgeführt werden. Die Reihe Edisp-U... ist zur reinen Spannungsmessung gedacht, die Reihe Edisp-IU.... ist für Strom oder Spannungsmessung gedacht(wählbar über Schalter) Die Reihe Edisp-I+U... ist für gleichzeitige Strom und Spannungsmessung gedacht.

Messung von 2 Batterien
Gerade im Wohnmobil oder Bootsbereich macht es Sinn, die Meßdaten sowohl von der Bordbatterie als auch von der Starterbatterie zu bekommen. Anstsatt nun zwei gleiche Geräte für den doppelten Preis zu kaufen, können hier günstiger und mit weniger Einbauaufwand Geräte der Serie Edisp-....-2bat genutzt werden Über einen Vielfachschalter sind Messungen der einen bzw der anderen Batterie auszuwählen.
Gegen Aufpreis von 5 Euro gibt es diese Displays(Serie .....-bel) auch beleuchtet. Für Sonderanfertigungen rufen Sie einfach an. Für Bastler gibt es dass reine Meßmodul zusammen mit Schalter und Schutzeinrichtung(Sicherung und Varistor) unter der Bezeichnung Edisp-U-st zu kaufen.

Alle Meßeinrichtungen sind komplett mit allemn nötigen Zubehör ausgewstattet (sicherungen und -halter, Schalter, besondere Schutzeinrichtungen, Endhülsen, Kabelschuhe, Flachsteckhülsen Klemmen) Bei den Geräten nur zur Spannungsmessung brauchen Sie nur noch das Kabel (kann bei mir bestellt werden, empfohlen FLY 0,75). Bei allen Geräten mit Strommessung ist zusätzlich ein 50 Ampere Meßwiderstand (Shunt) und ein spezielles geschirmtes 4 Meter langes Meßkabel beigefügt.

Schutzeinrichtungen gegen Überspanung und Überstrom Gerade in KFZ kann es durch abfallende Relais und unrund laufende Limas sehr schnell zu hohen Spannungsspitzen kommen, die gerade Meßeinrichtungen oghne EXtra Versorgungsspannung schnell zerstören können. Um dieses zu verhindern ist in allemn Geräten ein Überspannungsvaristor eingebaut. Bei allen Geräten mit einer Zusatzelektronik (untergebracht in einem kleinen Schächtelchen(kann hinter Armaturenbrett verschwinden) gibt es als zweite Sichereheitsstufe gegen Überspannungsimpulse einen 12 Volt Festspannungsregler, der äußerst robust gegen Überspannungsimpulse bis ca. 55 Volt ist. Bei allen Geräten wird eine Sicherung mitgeliefert

Einbau Die Maße des Einbaumoduls, der in Frontplatten der Stärke bis 3 mm eingebaut werden kann, sind 48 mm x 28,5. Bei Geräten mit Strom und Spannungsmessung ist die Meßauflösung 0,1 (Volt oder Ampere). Bei reiner Spannungsmassung oder Spannungs- und gleichzeitiger Strommessung beträgt die Auflösung 0,01 Volt
Der Einbau ist sehr einfach. Modul und Schalter können irgendwo beliebig eingebaut werden. Lediglich der Meßshunt sollte in die Nähe des Batterieminuspols eingewbaut werden. Bauanleitung und Verdrahtungsplan wird mitgeliefert. Der zweipolige Werchselschalter (für die Auswahl von Strom- oder Spannungsmessung oder Ausstellung) kann in die Frontkonsole in ein Loch mit demn Durchmeser 20,0 -20,2 Millimeter gesteckt werden, er ist dann gegen Verdrehung gesichert. Der Stufenschalter paßt durch ein Loch mit 6 mm Durchmesser. Die beigefügte Sicherung wird an den Batteriepluspol angebracht.
Je nach Equipment beträgt der Stromverbrauch 4 - 30 Milliampere. Sollte sich im Laufe der Zeit eine Ungenauoigkeit in die Elektroinik eingeschlichen haben, kann der freei zugängliche drehwiderstand aud der Rückseite des Meßmoduls mit einem feinen Schraubenzieher nachjustietrt werden.

Daten der angebotenen Einbaudisplays

Bestellname Preis Meßbereich
Spannung		 Meßbereich
Strom		 Anzahl zu messender Batteriebänke Bild Meß
genauigkeit
Spannung 		Meß
genauigkeit
Strom		 Strom-
verbrauch bei 12 V		 Sicherung Lieferung mit Meßkabel

zusätzl. 2. Über
spannungs-
schutz		 Meßmodule

Meßshunts

Elektronikboxen 		Bemerkung

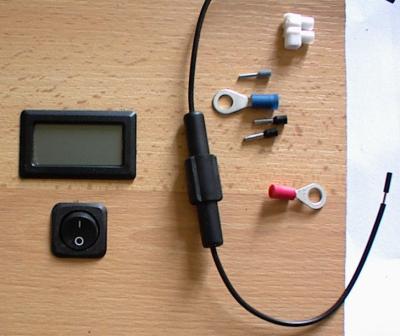

Edisp-U-12st27,90 7,00-17,00 Volt-1
größer und mehr...		 0,1%
0,01V 		-5,5 mA630 mA ff nein/

nein		1
0
0		 Standard-
modell,

Schalter auf Wunsch durch Taster ersetzbar

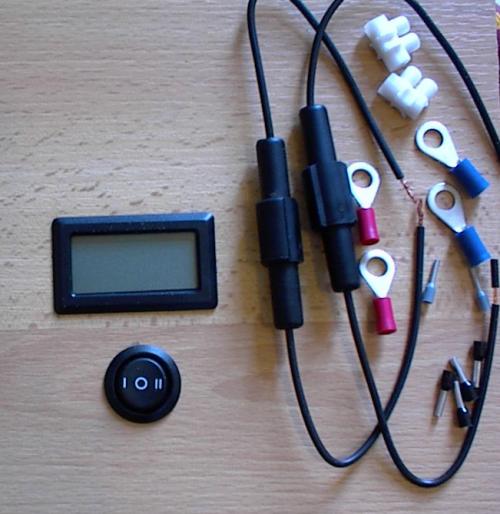

Edisp-U-12st-2bat30,- 7,00-17,00 V-2
größer und mehr...		 0,1%
0,01V 		-5,5 mA2 x 630 mA ff nein/

nein		1
0
0

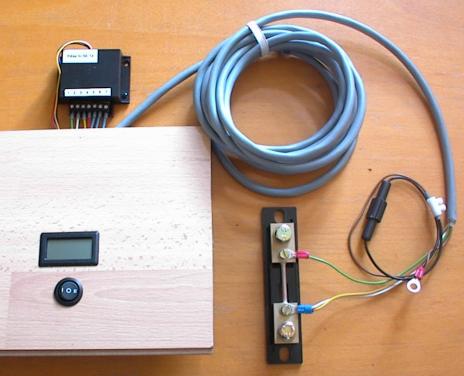

Edisp-IU-50-1259,- 7,0-17,0 Volt 0,0 - 50,0 Amp1 größer und mehr... 0,3%
0,1V		0,3%
0,1 A		 5,5 mA315 mA ff ja/

nein		1
1
1
Edisp-I+U-50-1289,- 7,00-17,00 Volt0,0 - 50,0 Amp1 0,2%
max. 0,03V		0,3 % 0,1 A 21 mA630 mA ff ja/

ja		2
1
1
Edisp-I+U-50-12-2bat112,- 7,00-17,00 Volt0,0 - 50,0 Amp2 0,2%
max. 0,03V		0,3 % 0,1 A 21 mA2 x 630 mA ff ja/

ja		2
2
1



Daten der beleuchteten Meßeinrichtungen
Die Beleuchtung wird erst ab einer Spannung von ca. 8 Volt wirksam.
Bestellname Preis Meßbereich Spannung Meßbereich Strom Anzahl zu messender Batteriebänke Bild Meß-
genauigkeit
Spannung 		Meß-
genauigkeit
Strom		 Strom-
verbrauch bei 12 V		 Sicherung Lieferung mit Meßkabel

zusätzl. 2. Überspannungs-
schutz		 Meßmodule

Meßshunts

Elektronikboxen 		Bemerkung
Edisp-U-12st-bel32,90 7,00-15,00 Volt-1
größer und mehr...		 0,1%
0,01V 		-9 mA630 mA ff nein
nein		1
0
0		 Schalter auf Wunsch durch Taster ersetzbar
Edisp-U-12st-bel-2bat36,- 7,00-15,00 Volt-2
größer und mehr...		 0,1%
0,01V		 -9 mA2 x 630 mA ff nein
nein		1
0
0
Edisp-U-12bel37,90 7,00-17,00 Volt-1
größer und mehr...		 0,2%
0,02V 		-21 mA630 mA ff nein
ja		1
0
1		 Schalter auf Wunsch durch Taster ersetzbar
Edisp-U-12bel-2bat40,- 7,00-17,00 Volt-2
größer und mehr...		 0,2%
0,02V 		-21 mA2 mal 630 mA ff nein
ja		1
0
1

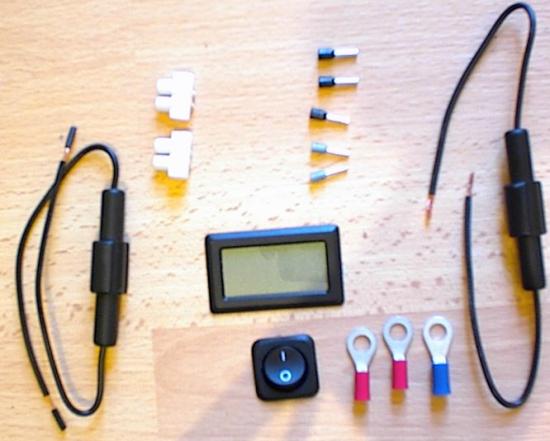

Edisp-U-12bel-genau39,90 7,00-17,00 Volt-1
größer und mehr...		 0,005%
0,01V 		-21 mA630 mA ff & 315 mA ff nein
ja		1
0
1

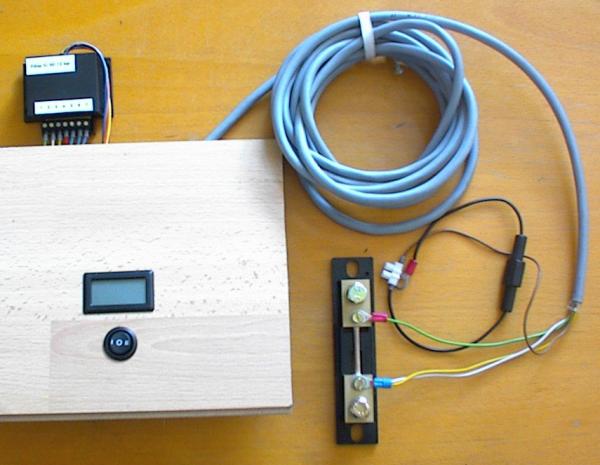

Edisp-IU-50-12bel65,- 7,0-17,0 Volt 0,0 - 50,0 Amp1 größer und mehr... 0,3%
0,1V		0,3%
0,1 A		 23 mA630 mA ff ja

ja		1
1
1
Edisp-I+U-50-12-bel95,- 7,00-17,00 Volt0,0 - 50,0 Amp1 0,2%
max. 0,04V		0,3 % 0,1 A 30 mA630 mA ff ja
ja		2
1
1
Edisp-I+U-50-12-bel-2bat115,- 7,00-17,00 Volt0,0 - 50,0 Amp2 0,2%
max. 0,04V		0,3 % 0,1 A 30 mA2 x 630 mA ff ja
ja		2
2
1


Strom, Amperestunden und Spannungseßgeräte für Fronteinbauten

Votronic Batteriecomputer
Mit dem Batteriecomputer von Votronic können Strom, Spannung und auch Amperestunden gemessen werden. Damit kann relativ genau der aktuelle Ladezustand der Bordbatterie bestimmt werden. Denn Spannungs- und Stromwerte lassen nur dann Rückschlüsse auf den Ladezustand der Batterie zu, wenn man sie genau "kennt", wenn man die Temperaturkurve, die Ladekurve der Batterie und sonstige Eigernheiten des Systems genau im Kopf hat. Beim Batteriemonitor gibt man zu Anfang beim Anschluß einer vollen Batterie den vermuteten Ah-Wert (bei Neuen kann man ihn vom Typenschild ablesen) der Batterie ein. Je nach Ladung und Entladng bilanziert der Batteriecomputer nun über die Zeit den aktuellen Wert. Das ganze passiert nicht einfach nur durch Addieren und Subtrahieren, sondern es wird immer mit den einprogrammierten Batteriekennlinien verglichen und dann der mutmaßlich genaue AH Wert angezeigt. Im Prinhzip funktionierts genau so wie eine menschliche Denkmaschine, nur eben etwas präziser - aber auch schlauer als ein Taschenrechner.
Angezeigt wird der noch entnehmbare Ah Wert - also wie bei einer Tankuhr. Maße und Werte erntsprechen denen der anderen Votronic Anzeigeinstrumente

Stromaufnmahme: 0,009 Amp. Lieferung mit Shunt und Meßleitung. Den Batteriecomputer gibts in den Ausführungen 100, 200 Ampere (400 auf Anfrage)

(rechnergestützte) Auswertung von Messdaten

Strom/Spannungsmessgerät mit
RS232 Schnittstelle
Mit dem Disp-IU-50-12-rs können Ströme bis 50 Amp und Spannungen bis 17 V gemessen werden. Über das Display sind die Werte ablesbar. Das Gerät entspricht vollständig dem Disp-IU-12, ist aber zusätzlich mit einer RS232 Schnittstelle ausgestattet. Kleine basic basierte Programme werden mitgeliefert und erlauben die Darstellung der Messdaten in Echtzeit, Auflösung ca 10 Messwerte/Sek. Derzeit wird die Software auf ein windowsbasiertes System umgestellt.
Mit diesem Gerät wird die Lücke geschlossen zwischen den Solarladereglern mit RS 232 Schnittstelle,
IVT Regler - SCD Serie
phocos Regler CX Serie
, die aber neben Spannungen nur Ströme messen, die über den Laderegler fließen einerseits (eine effektive Kontrolle der Batterie ist damit nicht in allen Installationsfällen möglich) und den Hochstrommessgeräten andererseits, deren Shunts zwar direkt an der Batterie liegen, allerdings nicht mit einer Rechnerschnittstelle ausgestattet sind.

Vorschau

In der Weiterentwicklung Disp-IU-50-12-sp (erhältlich ab Ende 2007) ist ein Microcontroller implementiert, der es ermöglicht, ca 10.000 Strom und Spannungs-Messwerte zu speichern. Damit können z. B. 3 Monate lang Strom und Spannungs Messwerte alle 15 Minuten erfasst werden.
So können Sie problemlos erkennen, ob Ihre Solarleistung oder Limageneratorleistung Ihrem Verbrauch angepasst ist. Vorbei die Zeit, in der die passende Batteriekapazität und Solaranlagengröße "ausgedacht" werden musste. Ideal für die Fehleranalyse und Anlagenkonfiguration.
Als besonderes Feature besteht mit der beigefügten Software die Möglichkeit, durch Veränderung der Anlagenkonfiguration (Batteriekapazität, Solaranlagenmgröße, etc) anhand der eingelesenen Datensätze zu simulieren, wie sich die elektrischen Werte "Wahrscheinlich" ändern würden. Auch dies dient der Basis für die Abschätzung ob eine Anlagenerweiterung notwendig ist. Preis um ca 150 Euro

Ab Ende 2007 soll dieses Gerät auch mit einer Fernabfragemöglichkeit ausgestattet werden. Zusatzkosten ca 50 Euro. Man kann damit dann von zuhauseaus, die elektrischen Daten z. B. der Bootsbatterie an fernen Standorten während der Wintermonate überprüfen.

Messung der Sonneneinstrahlung, Gütemessung der Solaranlage

Bei vielen großen Anlagen z. B. auf Hausdächern ist ein kleiner Globalstrahlungssensor installiert, mit dem die Globalstrahlung gemessen wird. Mit passenden Auswerteprogrammen kann dann die Güte der Photovoltaikmodule bestinmt werden. Ein Hauptproblem dieser Messeinrichtungen, ist deren fehlende Universalität bzgl. der Anschlußterminals der Wechselrichter und der Preis der Datenlogger, da die meisten Datenlogger noch weitere Funktionen, wie DC Strommessung und AC Strommessung übernehmen. Dieses macht Sinn bei großen Anlagen auf Hausdächern.

Was aber nun, wenn z. B. nur die Globalstrahlung gemessen werden soll, um abzuschätzen ob ein Stabndort geeignet ist für die Installation einer Photovoltaik- oder Solaranlage. Die oben beschriebenen Anlagen sind mit mehreren 1000 Euro sehr teuer. Preisgünstige Einstrahlungsensoren, die nur aus einer kleinen Siliziumzelle bestehen und bei denen deren strahlungsabnhängiger Kurzschlußstrom gemessen wird, sind mit Fehlern von 5 - 10 % zu ungenau.
Mit dem hier angebotenen Messystem bestehend aus dem hochwertigen Globalstrahlungssensor Si-12TC, einem Platintemperatursensor und einem einfachsten Datenlogger, der im Prinzip bestehend aus zwei 8 bit AD Wandlern die Messwerte Temperatur und Solarenergie (0 - 1200 Watt/m2) über die serielle Schnittstelle in den Rechner eingibt.
Der Globalstrahlungssensor wird mit einer aus der RS232 Schnittstelle genommenen verdoppelten 24 V Spannung versorgt. Die Einfluß der Temperatur, welche zu 90 % den Fehler der Solarstrahlungskurve ausmacht, wird intern korrigiert. Die Kennlinie des Sensors ist an mehreren Stellen mit einem, hochgenauen Pyranometer abgeglichen worden. Der Fehler konnte so auf unter 3 % reduziert werden.
Die beigefügte Standard Software ist basic orientiert und liefert zeitabhängige Temperatur und Globalstrahlungswerte, sowie Tages- und Monats- und Jahresgänge der Solaren Einstrahlung. Wir liefern auf Wunsch kundenspezifische Lösungen, die in Ihre spezielle Softwareumgebung implemetiert werden.
Dem Datenlogger ist ein 3 Meter o-ModemKabel zum PC beigefügt und ein 10 Meter langes hochwertiges mit Kupfergeflecht geschirmtes Kabel der Spezifikation LiYCY. Dieses Kabel führt in die Anschlußbox, aus de heraus der Solarstrahlungssensor und der Temperatursensor an möglichst gleicher Stelle angebracht werden. Die Verbindung am Datenlogger zu Temperatursensor und Solarsensor ist mit hochstabilen geschirmten XLR Neutrik Steckerverbindungen ausgeführt. Der Temperatursensor hat eine Genauigkeit von +-0,1 Grad K. Die Minimalsoftware ist dem Datenlogger beigefügt.





12 Volt Wasserpumpen und Zubehör

auf Anfrage

12 Volt Kühlaggregate, Temperaturschalter etc.

auf Anfrage
