Wozu brauche ich einen Laderegler?
Solarmodule mit einer Systemspannung von 12 Volt erzeugen je nach
Umgebungstemperatur, Sonneneinstrahlung und dem Widerstand
des angeschlossenen Verbrauchers eine Spannung zwischen 0 und 22 Volt.
Schließt man statt eines Verbrauchers
nun eine
Solarbatterie
zum Aufladen
direkt an das Modul an,
erreicht man irgendwann Ladespannungen von über 14,4 Volt. Ab hier setzt
die "Gasung" ein und dies
zerstört die Bleiplatten der Akkumulatoren. Deswegen braucht man einen
Laderegler, der die Solaratterie schonend auflädt.
Standardmäßig sind alle gängigen Laderegler mit einem
Tiefentladeschutz ausgerüstet. Der ist notwendig, um die Batterien
vor einer Tiefentladung zu schützen. Dieser Schutz schaltet
alle Verbraucher ab einer Batteriespannung
von 10,8 -11,3 Volt(je nach Umgebungstemperatur) ab und erst, wenn die
Batteriespannung wieder mehr als 12,6 Volt beträgt, werden die Verbraucher
wieder zugeschaltet.
Bei der Dimensionierung
der Module ist der Verbrauchsstrom und der maximale Ladestrom zu berücksichtigen
Die Laderegler sollten (in der BRD) so dimensioniert werden, daß
der angegebene maximale Modulstrom ungefähr 20 % über dem Kurzschlußstrom
der Solarmodule liegt. (Der Kurzschlußstrom(Isc in Ampere) ist bei den Daten der
Module angegeben.
.......................zurück zur Themenauswahl
Laderegler
| Laderegler SLR-4 |
 |
Standard ist ein pulsweitenmoduliertes Aufladeverfahren. Überschreitet die Ladespannung die
Ladeendspannung von 13,8 Volt, wird der Eingang immer wieder einen ganz kleinen Moment kurzgeschlossen. Die Zeitdauer dieses Kurzschlusses im Verhätnis zur Ladung wird so geregelt, daß, wenn man die Gesamtzeit betrachtet, sich an den Batterieklemmen eine durchschnittliche Spannung
von max. 13,8 Volt einstellt. Der Kurzschluß des Eingangs bewirkt, daß die
vom Solarmodul
erzeugte Energie in den Solarmodulen verbraucht wird und damit der Solarbatterie nicht
schaden kann. Dieses Aufladeverfahren ist Standard in der Solartechnik und wird als I/U Ladung bezeichnet.
Durch
Umstecken eines Jumpers kann zwischen 12 V und 24 V Systemen gewählt werden. Der Ladezustand wird über zwei LEDs angezeigt
SLR-8
und SLR-20

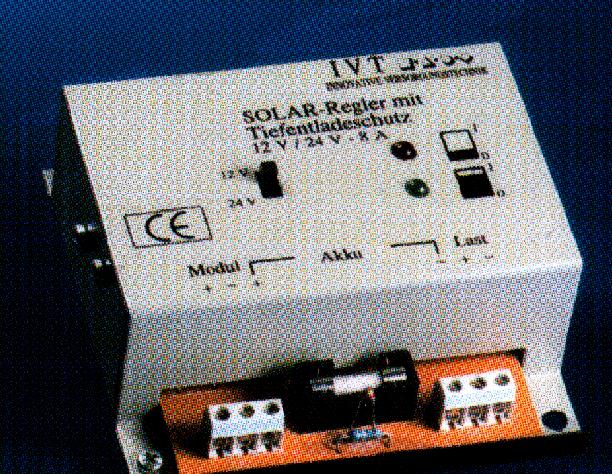

| Laderegler SLR-8 |
 |
>

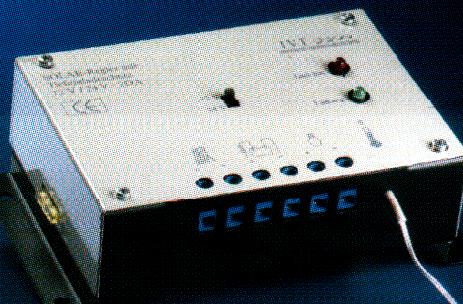

Laderegler SLR-20 |
 |
Die Laderegler SLR-8 und SLR-20 besitzen darüberhinaus auch
eine Gasungsregelung. Diese hat folgende Funktion: Batterien, die
ständig entladen werden, wie z. B. häufig üblich in
der Solartechnik, bilden eine
Säureschichtung
aus. Dieser "Dreck" legt sich über die Bleiplatten und reduziert
die aktive Oberfläche.
Wenn die Batterie nach ihrer Entladungsphase den Wert von 12,3 Volt
dauerhaft unterschreitet, gilt dies als Indiz, daß eine
Säureschichtung eingetreten ist, Die Batterie wird bei dem
folgenden Ladezyklus nach Erreichen der Ladeendspannung von 13,9
Volt eine kurze Zeit weiter bis zur Gasungsendspannung von 14,5 Volt
geladen. Die geringe Menge an Gasblasen "sprengt" die
Säureschichtung weg. Die Kapazität der Batterie bleibt
somit längere Zeit auf hohem Niveau.
Diese
Gasung ist aber schädlich für Gelbatterien.
Daher muß bei Benutzung von Gelbatterien ein Jumper im
Laderegler umgesetzt, bzw eine Drahtbrücke getrennt werden.
Durch
Umschalten kann zusätzlich zwischen 12 V und 24 V Systemen
gewählt werden.
Temperaturabhängigkeit
der Regelung
Da sich Kennlinien von Akkumulatoren
mit der Temperatur ändern, ist im Regler ein Temperatursensor
eingebaut, der die Schwellspannungen entsprechend der Temperatur
ändert. Bei dem SLR-20 ist der Temperatursensor mit einer
Leitung extern ausgeführt, so daß der Sensor auch in
Batterienähe installiert werden kann. Fehlregelungen aufgrund
von unterschiedlichen Temperaturen von Regler und Batterie werden
so sicher vermieden.
(Dies ist insbesondere bei hohen Ladeströmen wie z. B. 20 Amp.
sinnvoll, da diese bei Ladespannungen im Gasungsbereich
Schädigungen hervorrufen können. Die Gasungsspannung
einer Batterie bei 35 Grad ist wesentlich niedriger als die 14,5 Volt
einer Batterie von 20 Grad.)
Der Ladezustand der
Batterie wird über zwei LEDs angezeigt. Kurz bevor die Batterie
voll ist (Gasungsphase, Ladeendspannung)wird durch die Pulsweitenmodulation
des Shunts-FET auch die Leuchtsstärke der grünen LED
reduziert, je weniger Strom die Batterie aufnehmen kann. Die rote LED
leuchtet im Tiefentladefall.
Folgende Regler sind verfügbar:
| Reglertyp | max.
Lade-
strom | max.
Last-
strom |
Rücksetz-
spannung | Abschalt--
spannung |
End-
spannung | Gasungs-
spannungen |
| SLR-4 | 4 A. | 4 A. | 12,5 V | 10,5 V |
13,8 V | - |
| SLR-8 | 8 A. | 8 A. | 12,6 V | 11,1 V |
13,7 V | 12,4/14,5 |
| SLR-20 | 20 A. | 20 A. | 12,6 V | 11,1 V |
13,7 V | 12,4/14,5 |
Für 24 Voltsysteme müssen die Werte der Spannungen
verdoppelt werden.
Großansicht SLR-4... SLR-8... SLR-20...
.......................zurück zur Themenauswahl
Laderegler
Preise
Laderegler
Solsum 6.6c |
 |
Die Regler von Steca mit ihrem neuartigen Atonic Chip
sind das Optimum an schonendem Ladeverhalten.
Der Überladeschutz arbeitet als pulsweitenmodulierer Shuntregler
und garantiert schnelles und schonendes Aufladen des Akkumulators.
(IU Kennlinie). Bei diesen Ladereglern kommen verschleißfreie
MOSFET Transistoren auch beim Tiefentladeschutz zum Einsatz,
wodurch ein Betrieb bei extrem hoher Lebensdauer gewährleistet
wird. Besonders positiv ist ein zyklisches Laden, bei dem die Ladespannung
bei stark zyklischem Laden geringfügig erhöht wird. Dadurch
wird die Batteriekapazität besser ausgenutzt. Natürlich
ist diese Funktion temperaturkompensiert. Der Regler merkt selbsttätig,
ob das System auf 12 oder 24 Volt Systemspannung basiert (vorrausgesetzt
man schließt bei der Installation zuerst die Batterie und
erst danach das Modul an) Der Regler ist für Blei Säure und
Gelbatterien geeignet. Die Regler der Serie 6.6f (8.8f) haben gegenüber der Serie 6.6c(8.8c) eine elektronische Sicherung und statt 2 nun 4 Diagnose LEDS. Eine Abschaltwarnung bei drohender Tiefentladung wird damit angezeigt und eine noch nicht errreichte Wiedereinschaltschwelle. Auch wird die Abschalt-(11,2V - 11,6V) und Wiedereinschaltschwelle(12,4V bis 12,7 V) nun lastabhängig durchgeführt.
Folgende Regler sind verfügbar:
| Reglertyp | max.
Lade-
strom | max.
Last-
strom |
Rücksetz-
spannung | Abschalt--
spannung |
End-
spannung | Gasungs-
spannung |
| Solsum 6.6 | 6 A. | 6 A. | ca. 12,6 V | ca. 11,2 V |
13,9 V | 14,4 V |
| Solsum 8.8 | 8 A. | 8 A. | 12,6 V | 11,1 V |
13,8 V | 12,4/14,4 V |
Alle Regler sind auch für 24 Volt Systemer geeignet.Die
Werte der Spannungen müssen dann verdoppelt werden.
Die Maße betragen 85 x98 x 35 mm.
.......................zurück zur Themenauswahl
Laderegler
Preise
Laderegler

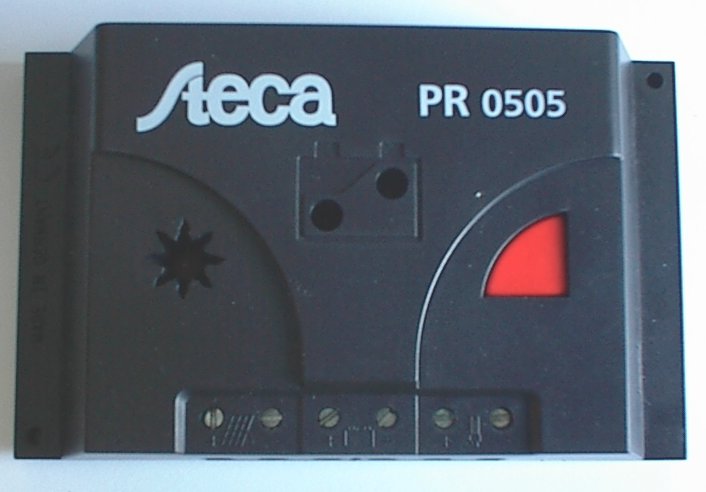

Steca Regler PR0505 |
 |
Laderegler
Steca Regler>= PR1010 |
 |
Die Serie Steca PR ist ein Weiterentwicklung der
bewährten Solarix Serie von Steca.
Das Herz auch dieser Reglerserie PR von Steca ist der
ATONIC-Chip, der im Gegensatz zum Solsum hier seine volle
Leistungsfähigkeit mit einem selbstlernenden
Algorithmus zur Verfügung stellt. Dieser selbstlernende
Algorithmus der
Ladeelektronik erkennt auch aufgrund der vergangenen Lade- und
Entladezyklen der Batterie, wie voll sie gerade ist. Dabei wird
die aufsummierte theoretische Ladung und die gemessene
Spannung mit einprogrammierten Kennlinien
verglichen, die auch die Alterung und
Sulfatierung
von Batterien
berücksichtigen. Diskrepanzen von den gemessenen und den errechneten
Werten mit den Erwartungswerten der Kennlinien führen zur
Ausbildung einer Erwartungskennlinie. Nach ungefähr zehn Lade- und
Entladezyklen hat der Regler die Batterie vermessen und erkannt. Der
nun zu jedem Zeitpunkt feststellbare Ladezustand ist mit nur ca. 10 %
Abweichung viel genauer,
als wie man ihn mit reiner Spannungsmessung, wie bei üblichen Shuntreglern
hinbekommt.
Dieser
Ladezustand, SOC = "state of charge" bildet die Ausgangsbasis für
die vielfätigen Steuerfunktionen des Reglers. Dieses Verfahren
ist z. B. bezüglich der Entscheidung, ob im folgenden Ladezyklus
bis in die Gasungsphase hineingeladen werden muß oder nicht,
zudem noch viel genauer, als wenn man dies nur aufgrund der
Entladetiefe des letzten
Zyklus entscheidet. Selbstverständlich sind alle Reglersteuerungen auch
temperaturkompensiert.
Aufgrund des viel stärker angepaßten Verhaltens des
Reglers kann die Gasung so gering gehalten werden, daß sogar
Gelbatterien mit diesem Regler ohne Umstellungen betrieben werden
können.
Ständiges Wechseln der Batterien trickst
die positiven Eigenschaften dieser Regelung natürlich aus und
sollte im Interesse der Batterien vermieden werden. Daher sind diese
Regler optimal für Anlagen, die einmal installiert, jahrelang
sich selbst überlassen werden sollen.
Ein besonders gutes Feature
ist ab der Größe PR1010 die Verwendung eines Displays.
Numerisch wird die Spannung angezeigt. Die Stromstärke wird als
Lade- oder Entladestrom in einem 10-stufigen Balkendiagramm visualisiert.
Der Regler kann zur Datenauswertung an einen Rechner angeschlossen
werden. Das Prinzip des Reglung ist das eines Shuntreglers. Die konsequente
Verwendung eines MOSFETtransitors anstelle der vielfach üblichen
Rückstromdiode vermindert die Verlustleistung, die bei normalen
Reglern an der Rückstromdiode abfallen.
Darüber hinaus ist der Laderegler mit einer elektronischen
Sicherung
ausgestattet, welche den Laderegler um einiges besser schützt
als eine mechanische Sicherung. Ein zusätzliches Highlight ist
der manuelle Lastschalter. Der Regler erkennt zudem 12 und 24 Voltsysteme
automatisch. Bei 24 Voltsysteme müssen die Spannungswerte in der
Tabelle verdoppelt werden
PR0303 und PR0505Diesen neuartigen Reglertyp
gibt es auch als Variante für Systeme mit kleinen Strömen
von 3 oder 5 Ampere. Im Gegesatz zu den stärkeren
Reglern der Reihe PR haben diese kein Display. Spannungsanzeige und
Ladungskontrolle erfolgt über zwei LEDs. Auch kommt der
Regelungsmechanismus des "SOC" bei diesen kleinen Regelern nicht zum
Einsatz. Der Regelungsmechanismus, der aber schon auf dem Atonic Chip
basiert, funktionietrt so ähnlich wie bei dem Typ
Solsum. Als besonderes
Feature ist bei diesen kleinen Reglern anstelle der Shuntregelung
eine Serienregelung vorgesehen. Damit könnten
diese Regler auch als nachgeschaltetete Regelstufe ungeregelter
Netzteile kleiner Leistung benutzt werden. Der Regler ist für
Systeme mit 12 Volt Nennspannung konzipiert.
Hier die Daten:
| Reglertyp | max. Ladestrom
max. Laststrom | Eigenstrom- verbrauch
| Rücksetz-
spannung | Abschalt--
spannung |
Endspannung Gel/Säure | Gasungs-
spannung aktiv
Gel/Säure |
Gasungs-
endspannung
Gel/Säure | Display vorhanden |
Regelungsprinzip |
| PR0303 | 3/3A | 3 mA. | 12,5 V | 11,0-11,5 V |
13,7/13,7 V | nn/nn | 14,4/14,4 Volt |
nein | Serie |
| PR0503 | 5/5A | 3 mA. | 12,5 V | 11,0-11,5 V |
13,7/13,7 V | nn/nn | 14,4/14,4 Volt |
nein | Serie |
| Steca PR1010 | 10/10A | 12 mA. | 12,6 V | 11,1 V |
13,9/14,1 V | 12,4/12,4 V | 14,4/14,7 Volt |
ja | Shunt |
| Steca PR1515 | 15/15A | 12 mA. | 12,6 V | 11,1 V |
13,9/14,1 V | 12,4/12,4 V | 14,4/14,7 Volt |
ja | Shunt |
| Steca PR2020 | 20/20A | 12 mA. | 12,6 V | 11,1 V |
13,9/14,1 V | 12,4/12,4 V | 14,4/14,7 Volt |
ja | Shunt |
| Steca PR3030 | 30/30A | 12 mA. | 12,6 V | 11,1 V |
13,9/14,1 V | 12,4/12,4 V | 14,4/14,7 Volt |
ja | Shunt |
.......................zurück zur Themenauswahl
Laderegler
Preise
besondere Laderegler
Laderegler mit Display
und
mit Lastabschaltung des +Pols!
Laderegler
SCD 10 |
 |
Dieser Laderegler arbeitet nach dem pulsweitenmodulierten
Serienregelverfahren mit U/I Kennlinie. Der Unterschied zum
Shuntregelverfahren besteht darin, daß bei Erreichen der
Ladeschlußspannung nicht die Eingangsklemmen für die
Modulspannung kurzgeschlossen werden, sondern die Modulspannung über
das Öffnen eines elektronischen Schalters vom Regler getrennt wird.
Daher können an diesen Regler anstelle eines Moduls auch ersatzweise
Ladegeräte oder Konstanter zum Nachladen der Batterie angeschlossen

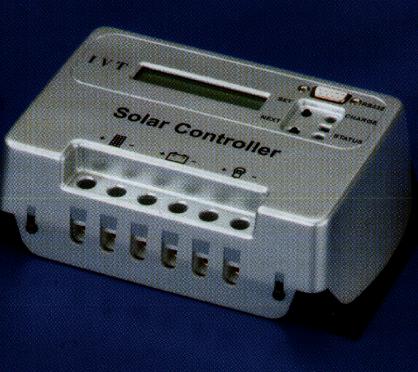

werden. Der Solarcontroller hat neben allen Standardfunktionen wie
Tiefentladeschutz mit Lastabschaltung, Überladeschutz, Gasungsregelung
und Temperaturkompensation noch drei weitere besondere Features:
1.) Das Display zeigt die Batteriepannung, sowie Lade- und Entladestrom an.
Damit erhält man eine gute Kontrolle über die aktuelle Funktion
der Solaranlage und kann so viel besser kontrollieren, in welchem
"Alterungs"zustand sich die Batterie befindet. Über das Display
können zusätzlich die Temperatur und die Minimum-Maximum Werte
von Spannung Strom abgefragt werden.
2.) Über die RS 232 Schnittstelle können Sie Ihren PC anschließen
und mit der dazu passenden Software die Effizienz Ihrer Solaranlage noch
besser prüfen.
3.) Bei der Lastabschaltung im Falle der erreichten Tiefentladegrenze wird
der Plus-Pol unterbrochen. Dadurch ist dieses Gerät optimal geeignet
für Nachrüstungen schon bestehender 12/24 Volt Anlagen in
Wohnmobilen und Schiffen, bei denen in aller Regel der Minuspol der
Verbraucher an der Karosserie angeschlossen ist.
Normale Regler mit Tiefentladeschutz, die im Tiefentladefall den Minus-Pol
trennen, sind nämlich in diesem Fall wirkungslos, da der Verbraucher
ja über die Karosserie weiterhin an den Minus-Pol der Batterie
angeschlossen ist. Eine aufwändige Neuverkabelung der Minuspole der
Verbraucher kann bei Benutzung des Solarcontrollers also unterbleiben.
Der Solarcontroller ist auch ohne Display und ohne
RS 232 Schnittstelle erhältlich unter den Artikelnummern
SC10, SC20, SC30
Technische Daten
| Reglertyp | max.
Lade-
strom | max.
Last-
strom |
Rücksetz-
spannung | Abschalt--
spannung |
End-
spannung | Gasungs-
spannungen | Display und RS 232 Schnittstelle |
| SCD10 | 10 A. | 10 A. | 12,0 V | 10,5 V |
13,8 V | 12,3/14,4 V | ja |
| SCD20 | 20 A. | 20 A. | 12,0 V | 10,5 V |
13,8 V | 12,3/14,4 V | ja |
| SCD30 | 30 A. | 30 A. | 12,0 V | 10,5 V |
13,8 V | 12,3/14,4 V | ja |
| SC10 | 10 A. | 10 A. | 12,0 V | 10,5 V |
13,8 V | 12,3/14,4 V | nein |
| SC20 | 20 A. | 20 A. | 12,0 V | 10,5 V |
13,8 V | 12,3/14,4 V | nein |
| SC30 | 30 A. | 30 A. | 12,0 V | 10,5 V |
13,8 V | 12,3/14,4 V | nein |
Der Regler ist für 24 Volt Systeme, Blei-Säure, Blei-Vlies und Blei-Gel-Batterien geeignet. Bei 24 Volt Systemen müssen die Werte der Spannungen verdoppelt werden.
.......................zurück zur Themenauswahl
Laderegler
Preise
mit Messdatenaufzeichnung und (späterer) Auswertung am Rechner
| Phocos CXN Serie |
 |
Die Laderegler der Serie CXN von Phocos haben als Besonderheit einen Microcontroller, mit dem Messwerte 1
Woche lang aufgezeichnet werden können und danach mit einem Datenlogger
ausgelesen und auf dem Rechner ausgewertet werden können. Nach einer Woche werden nur noch die
täglichen Durchschnittswerte aufgezeichnet.
Diese abrufbare Messhistorie ist optimal zur Analyse der Solaranlage und hilft sehr effizient anbzuschätzen,
ob eine Erweiterung notwendig ist oder nicht. Man muß also nicht erst warten, buis die teure
Gel-Batterie durch ungenügende Ladung zerstört ist.
Der PC wird über die USB Schnittstelle an den Datenlogger
angeschlossen, die Software, mit der
auch 4 frei definierbare der Batterie angepasste Ladekennlinien programmiert werden können,
liegt dem Datenlogger bei.
Der Regler verfügt über eine pulsweitenmodulierte Serienregelung. Neben Temperaturkompensation und
fuzzylogik, mit der die Batterieladung entsprechend des Ladezustandes
und der Lade/Entladehistorie der Batterie angepasst ist, wird eine äußerst schonende und effektive
Batterieladung betrieben. Gleichzeitig hat der Regler eine
Überschußfunktion, mit der
bei Erreichen der Volladung, die Solarenergie nicht einfach nur per Serienregelung im Solarmodul verbleibt,
sondern z. B. über einen Extra Ausgang einen Kühlschrank oder andere Verbraucher aktiviert.
Darüberhinaus ist eine Nachtlichtfunktion verfügbar.
Der Regler hat einen einstellbaren Tiefentladeschutz mit akustischer Vorwarnfunktion.
Integriert ist eine Balkenanzeige, die den Ladezustand anzeigt, ebenso werden Energieflüsse in die Batterie
oder aus der Batterie angezeigt. Der Regler hat eine automatische 12/24 V Umschaltung
Bei der CXN Reglerserie wird im Tiefentladeschutzfall der Pluspol getrennt, damit sind diese Regler auch hervorragend
für Anwendungen im automobileb Bereich geeignet
Hier die Daten der Laderegler:
| Reglertyp | max.
Lade-
strom | max.
Last-
strom |
Eigenverbrauch | Maße |
| Phocos CXN10 | 10 A. | 10 A. | < 4 mA | 89x90x39mm |
| Phocos CXN20 | 20 A. | 20 A. | < 4 mA | 89x90x39mm |
| Phocos CXN40 | 40 A. | 40 A. | < 4 mA | 89x90x39mm |
Der Regler ist für 12 und 24 Volt Systeme, geschlossene Blei-Säure,
Blei-Vlies und Blei-Gel-Batterien geeignet. Bei 24 Volt Systemen müssen die Werte der Spannungen verdoppelt werden.
.......................zurück zur Themenauswahl
Laderegler
Preise
| MPP Regler MPT1.170-12 |
 |
Ein sogenannter Maximum-Power-Point-Regler ist ein Regler, der direkt auf
die charakteristischen Strom-Spannungsverläufe eines Solarmoduls eingestellt
ist und gegenüber einem Standardregler bis zu 30% mehr Energie aus dem Solarmodul
herausholt. Dies hat folgenden Grund. Die größte Energieeffizienz
hat das Modul im sog. Maximum Power Punkt.
Dieser liegt bei direkter Sonneneinstrahlung und 25 °C Umgebungstemperatur
zwischen 16,5 und 17 Volt (bei Modulen mit 12 Volt Systemspannung). Eine
Solarbatterie hat während des Ladens je nach Ladezustand Polspannungen von
11,8 bis 14,4 Volt. Einige 100 mV fallen zusätzlich noch beim Betrieb des
Ladereglers ab, so daß die Klemmenspannung des Moduls, also seine
Betriebspannung ca. 25 % unterhalb des Spannungswertes vom MPP-Punkt
des Moduls liegt. Die
Stromstärke, die das Solarmodul liefert, erhöht sich jedoch nicht
in dem gleichen Maße wie
die Spannung abfällt, also gibt es insgesamt Verluste(siehe auch
entspr. Schaubilder.
Ein MPP-Regler funktioniert so, daß er die Leistung vom Solarmodul direkt im
MPP entnimmt und diese dann auf die typische Batterieladespannung
transformiert.Bei der Reihe MPT checkt der Regler jede halbe Minute die
aktuelle Einstrahlungsdichte auf die Module und pegelt sich dann auf deren
Leistuingsmaximum ein.
Dieser Vorteil kostet jedoch auch seinen Preis, sodaß sich
die Frage stellt:
Wann lohnt sich ein MPP Regler?.
Lohnenswert sind solche Regler insbesondere dann, wenn die Erzeugungskosten
des Stromes sehr hoch sind, z. B. dadurch, daß das Solarmodul häufig
abgeschattet ist oder daß die mit Solarenergie betriebenen Systeme im
Winter benutzt werden, da sich die Spannung
des MPP bei niedrigen Temperaturen enorm erhöht. Den starken Einfluß
der Temperatur mag ein Rechenbeispiel verdeutlichen. Die MPP Spannung
eines Moduls sinkt um ca. 70 mVolt/Grad Celsius. Wenn also unter
Standardtestbedingungen (25 Grad) die MPP Spannung 16,7 Volt beträgt,
ist sie im Winter bei 0 Grad 18.45 Volt. Ein MPP Regler würde
bei einer Batterieklemmenladespannung von 14 Volt also 30% mehr Energie
nachladen können als ein normaler Regler. Im Sommer jedoch, wenn das
Modul durch die Sonneneinstrahlung auf ca. 60 Grad aufgeheizt wird,
beträgt die MPP Spannung nur noch 14,25 Volt. Bei einer
Batterieklemmenladespannung von 13,5 Volt würde der Energiegewinn durch
die MPP Regelung nicht mehr ins Gewicht fallen. Wer also hauptsächlich
im Sommer und viel im Süden unterwegs ist, der sollte eher zu
einem Standardregler greifen. Eine Ausnahme besteht jedoch, wenn der
Solarstrom dazu benutzt wird, direkt tagsüber große Verbraucher
zu betreiben, wie z. B. Klimaanlagen oder Kühlschränke. Dieser
großen Verbraucher haben die Eigenschaft, die
Batterieklemmenladespannung deutlich herunterzuziehen, sagen wir auf ca.
12,8 Volt. In unserem Beispiel eines 60 Grad heißen Moduls hätten
wir dann durch die MPP Regelung einen Gewinn von ca 10 % erreicht. Also
immerhin überlegenswert.
Der angebotene Regler ist ohne Umschaltung
für Blei - Säure - und Gelbatterien geeignet. Um die angeschlossene
Batterie vollständig zu schützen, wird die Installation eines
Tiefentladeschutzes empfohlen
Im Angebot sind 1 MPP-Regler für eine systemspannung von 12 Volt, und zwar
| Reglertyp | max. Modul-
strom | max. Batterie-
strom |
Wirkungs- grad | max. Modul-
leistung | Ladeend- spannung |
Gewicht | Maße in mm |
| MPT1.120 | 7,3 A. | 9 A | 93 - 98 % | 120 Wp |
14,1 V | 270 gr | 97 x 89 x 43 |
Weitere Mpp Regler finden sie unter der folgenden Rubrik "Laderegler
für 2 Batterien"
.......................zurück zur Themenauswahl
Laderegler
Preise
Regler für 2 Batterien

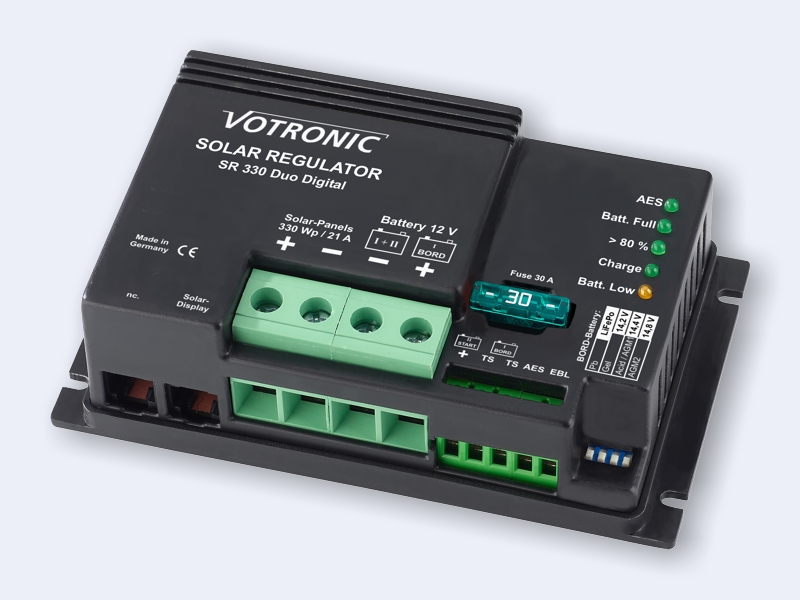

SR 330 Duo
|
 |
MPP-Regler für 2 Batterien
MPP250 Duo
|
 |
Gerade bei Solaranwendungen im Caravan und im Bootbereich kommt es grad im Sommer
häufig mal vor, daß mehr Strom produziert wird, als von der
Versorgungsbatterie gespeichert werden kann. In diesem Fall macht es Sinn,
mit der überschüssigen Energie die Starterbatterie aufzuladen. Der
Laderegelungasmechanismus ist ein Shuntregler. Bei den Reglern der Fa Votronic
wird der Ladestrom gleichzeitig auf die beiden Batterien verteilt und zwar so,
daß der größere Teil auf die Versorgungsbatterie entfällt
und der geringere Teil(ca. 1,5 A) auf die Starterbatterie. In den Reglern ist
eine Gassungssteuerung und eine Temperatursteuerung integeriert.
Temperatursensoren für die Reihen SR.. und Mpp..
und Automatic Charger SMT...
Bei
den Geräten der Reihe MPP und SR und SMT besteht aber die Möglichkeit,
anstatt des integrierten Temperatursensors einen externen
Temperatursensor anzuschließen. Dieser hat ein 2 Meter langes Kabel
(welches aber durchaus mit handelsüblichen Leitungen(
FLY, H07-VK)
verlängerbar ist). Damit kann der Sensor an einen Batterie geheftet
werden. Damit wird die aktuelle Batteriespannung gemessen. Das ist sinnvoll,
da die Ladeendspannung mit steigender Temperatur auch ansteigt. Bei
größeren Temperaturdifferenzen zwischen Laderegler und
Batterie können Fehlsteuerungen vermieden werden. Das Gerät
muß als ext. Temperatursensor extra bestellt
werden...Preis.
Die Regler zeichnen sich durch einen sehr
geringen Eigenstromverbrauch von nur 0,002 A bis 0,003 A aus.
(der MPT.170 hat
0,150 mA Eigenstromverbrauch)
Die Regler
sind für 12
Volt- Blei - Säure Batterien geeignet.
Die Modelle MPP165 Duo, MPP250 Duo, MPP350 Duo und MPP430 Duo
haben zusätzlich noch die
MPP Reglerfunktion
, die wirklich die volle
Leistung des Moduls in die Batterien speichert. Gleichzeitig kann mit diesen
Reglern zwischen Blei Säre Batterien und Gelbatterien umgeschaltet werden.
Optional kann ein Display angeschlossen werden. Es empfliehlt sich, diese
Laderegler noch mit
externen Tiefentladeschützen
für die einzelnen
Batterien zu koppeln.
Die MPP Regler MPT1.170
und MPT.2B haben ein besonderes Ladeverhalten.
Beim MPT1.170 wird
die Starterbatterie mit bis zu 1,5 A aufgeladen, sobald die Spannung der
Wohnraumbatterie 0,5 volt höher ist als die der Starterbatterie.
Der MPT.2B ist mit einer Vorrangschaltung azusgerüstet. Der Regler schaltet
automatisch auf die erste Batterie, sobald diese wieder Strom aufnehmen
kann.
Regler für 24 Volt-systeme - auch MPP-Regler - auf Anfrage
| Reglertyp | max.
Modul-
strom | Batterie-
strom I |
Batterie-
strom II | empf. Modul-
leistung |
Gewicht | Maße-
in mm |
| SR 140 Duo | 9 A. | 0 - 9 A | 0 - 0,8 A |
50 - 140 Wp | 150 gr | 131 x 77 x 40 |
| SR 330 Duo | 21 A. | 0 - 21 A. | 0 - 1,5 A |
50 - 330 Wp | 128 gr | 131 x 77 x 40 |
| MPP 165 Duo | 10 A. | 0 - 12 A. | 0 - 1 A |
50 - 165 Wp | 165 gr | 131 x 77 x 40 |
| Mpp 250 Duo | 15 A | 0 - 18 A. | 0 - 1 A |
50 - 250 Wp | 210 gr | 131 x 77 x 40 |
| Mpp 330 Duo | 21 A | 0 - 25,5 A. | 0 - 1 A |
50 - 350 Wp | 250 gr | 131 x 77 x 40 |
| MPT1.170 | 10,5 A | 0 - 14 A. | 0 - 1,5 A |
max. 170 Wp | ca. 600 gr | 120 x 120 x 45 |
| MPT.2B | 14 A | 0 - 16 A. | 0 - 16 A |
max. 240 Wp | 800 gr | 136 x 120 x 75 |
.......................zurück zur Themenauswahl
Laderegler
Preise
Laderegler mit Spezialregelung für zwei Batterien, mit
integriertem Tiefentladeschutz und mit Display
Regler
für 2 Batterien
mit Display
Fox 360 |
 |
Gegenüber den Reglern der Fa Votronic haben diese Regler der Fa Morningstar
einen Stromverteilungsmechanismus, der den Strom nicht nach einem vorher
festgelegten Verhältnis auf die zwei Batterien verteilt. Diese Regler
messen zunächst die Spannung der Batterien und laden die Batterie I solange mit
dem vollen Ladestrom, bis diese Spannung deutlich höher ist als die
Spannung der Batterie II(option :Starterbatterie).
Dann wird umgeschaltet und die Batterie II wird solange geladen
bis die Spannung der Batterie I wieder fast erreicht ist. Dann wird wieder
auf Ladung der Batterie I umgeschaltet.Damit können auch zwei
unabhängige
Batterien geladen werden, wobei beide für Entladungszwecke zur Verfügung
stehen sollen. Besonders vorteilhaft ist das integrierte Display und der
integrierte Tiefentladeschutz. Der Regler ist für 12 Volt-Systeme konzipiert.
Es können ohne Umschaltung Blei - Säure- und Gelbatterien geladen werden.
Der Regler ist für eine Modulleistung von bis zu 360 Wp und einem Laststrom
von 20 A ausgelegt.
.......................zurück zur Themenauswahl
Laderegler
Preise
spritzwassergeschützte Regler
Mit
dem Ener12-12/24 gibt es Regler einmal für 12V und einmal für
24 Volt die in einem stabilen Gehäuse vor Spritzwasser gemäß
der Kategorie IP 65 geschützt sind und daher hervorragend für
den Außenbereich geeignet sind,. z. B zeitl. begrenzte
Outdooranwendung oder Spannungsversorgung für Weidezaungeräte usw.
Das Gerät verarbeitet Ladeströme von 12 A und Lastströme
von 8 A. Der Überladeschutz setzt bei 14,1 V ein. Im Tiefentladefall
gibt es ein gelb blinkendes Warnsignal ab 11,7 Volt, ab 11,4 V(rot)
werden die Verbraucher ab- und ab 12,9 V wieder zugeschaltet. Der Regler
fuinktioniert nach dem pulsweitenmodulierten Shuntverfahren, hat einen
Eigenverbrauch von weniger als 10 mA, ist 420 gr schwer und hat die Maße
130 x 80 x 60 mm. Der Regler ist Überlast-, kurzschluß- und
verpolungsgeschützt.
.......................zurück zur Themenauswahl
Laderegler
Preise
Tiefentladeschutz
Mit
dem Batterieprotector 40 der Fa. Votronic wird ein Tiefentadeschutz für
den Wohnmobil und Bootsbereich angeboten, der ganz besonders als
Ergänzung zu den angebotenen Solarladereglern der Reihe MPT und der
Reihe SR..Duo eine sinnvolle Ergänzung zum Schutz der Bordbatterie
darstellt. Denn diese Laderegler, weil sie für die Ladung von 2 Batterien
zuständig sind haben aus technischen Gründen keinen
Tiefentladeschutz, denn das wäre zu aufwändig.
Der angebotene Batterieprotektor bewältigt einen maximalen
Laststrom von 40 Ampere, hat eine Not-Ein Funktion,
und eine Fernsteuerung.
Diese kann über ein Kabel in die Fahrerhauskonsole gelegt und mit
einem Schalter verbunden werden. Mit diesem Schalter wir der Tiefentladeschutz
entweder an- oder ausgeschaltet. Damit kann man den Tiefentladeschutz
auch als leistungsfähigen Hauptschalter benutzen. Geeignet für
alle Bleibatterietypen. Abschaltspannung automatisch bei 11,7 Volt,
Wiedereinschaltspannung automatisch ab 12,5 Volt, Eigenverbrauch nur 2 milliAmp.
Maße 90x60x38 mm, 110 gr. Auf Anfrage auch als 24 Volt Version
.......................zurück zur Themenauswahl
Laderegler
Für alle Laderegler gibt es optional die Möglichkeit,
ein Meßmodul
zwischen Laderegler und Batterie zu schalten, um Spannungszustand und
Funktionstätigkeit vom Solarmodul zu kontrollieren.
Preise...........
Kontakt..........
zurück nach oben..........
Ein Schritt zurück
Home/Themenauswahl
