Ladegeraete

Themenauswahl:

Standardladegeräte mit kleiner Leistung

Ladegeräte ab 10 Ampere

Standardladegeräte für kleinere Leistung

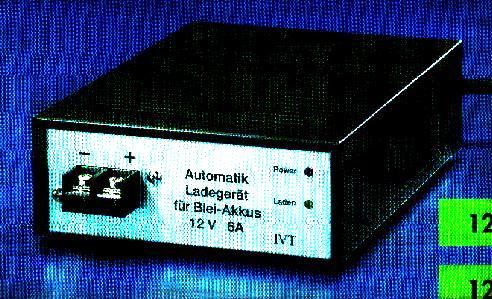

Lader12-6

Manchmal - vor allem im Winter oder in Zeiten hohen Stromverbrauchs und geringer Stromerzeugung kann es auch bei optimal ausgelegten Solarstromanlagen vorkommen, daß mehr Energie aus den Batterien herausgenommen wird, als über die Sonne heineingesteckt wird.
Dann ist eine Nachladung über ein Ladegerät erforderlich. Angeboten werden hier Automatikladegeräete für alle Bleibatterien. Die Geräte arbeiten nach dem Prinzip der Konstantspannungsladung, das ist eine angenäherte I/U Ladekurve. Zunächst wird mit dem maximal verfügbaren Strom, den das Ladegerät erzeugen kann, geladen. Im Laufe des Ladens steigt die Spannung zwischen den Batterieklemmen an bis auf den Ladeendspannungswert, dabei fällt der Strom ab. Wird die Ladeendspannung erreicht, schaltet der Automatiklader ab. Sobald die Spannung dann jedoch abfällt, wird wieder geladen. So wird immer eine konstante Ladeendspannung gehalten und die Batterie ist immer voll.
Diese Ladegeräte sind in der Regel zur Unterstützung von anderen Ladefunktionen gedacht, z. B. von Solaranlagen( Solarbatterien) oder von Lichtmaschinen(Starterbatterien). Bei diesen Blei-Säure-Batterien ist zwischenzeitlich ein Laden bis hinein in die Gasungsphase (ca 14,4 V)erforderlich, um Säureschichtungen zu vermeiden. Genau dieses liefern Lichtmaschinen und Solarladeregler.
Sollen normale Blei-Säurebatterien permanent mit Ladegeräten geladen werden, gibt es auf Anfrage Modelle, die in die Gasungsphase hineinladen. Gelbatterien können jedoch ohne Bedenken permanent auch ausschließlich mit oben angegebenen Automatikladern geladen werden, da bei Gelbatterien die Ladeendspannung von 13,9 Volt sowieso nicht überschritten werden sollte.
Angeboten werden folgende Modelle:

Automatik-Lader	Ladeschluß- spannung	Ausgangs- strom	Maße mm	Wirkungs- grad
Lader12-6	13,8 V +/-5%	6 A	158 x 110 x 40	85 %
Lader12-10	13,8 V +/-5%	10 A	175 x 110 x 45	85 %
Lader24-5	27,6 V +/-5%	5 A	175 x 110 x 45	85 %

Ladegeräte ab 10 Ampere Ladestrom mit IU0U0 Ladecharakteristik

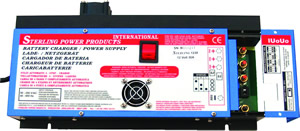

Sterling 1230CE

Verfügbar sind Ladegeräte der Hersteller Votronic und Sterling. Beide haben Standardfeatures, wie es für Hochleistungslader üblich ist, 2 -3 Batterieausgänge, Schutz gegen Überhitzung, Überlast und Kurzschluß, temperaturgesteuerte Kühlerlüftung. Besonders zu erwähnen sind bei den Sterling Ladegeräten die galvanische Trennung (wichtig bei Booten, da nur schutzleiterfreie -Ausgänge den korrosionsanfälligen Stromkreis Batterie-pol-Yachtmasse-Seewasser- Landerde-Netzerdung-Ladegerät-Batterie-pol unterbrechen. Entsprechend der Batteriegröße lassen sich bei den Sterlinggeräten die Ausgleichsladungszeit (ersteU0-Phase) einstellen, ebenso der Batterietyp (Gel oder Säure). Besonders vorteilhaft ist die Nutzung des Ladegerätes als Netzgerät. So können Sie Ihre 12-Volt Verbraucher mit dem Ladegerät auch dann betreiben, wenn keine Batterie angeschlossen ist. Alle drei Batterieausgänge sind gleichwertig

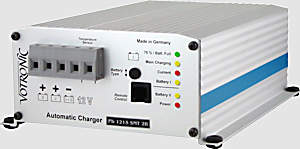

Votronic 1215SMT2B

Bei der Serie Automatik-Charger SMT der Fa Votronic kann über zwei Ladeprogramme die für Gel oder Blei-Säure richtige Ladungsart ausgeweählt werden und zusätzlich zwei Ah-Größen der Batterie. Ein Sicherheitsrelais sorgt für die Trennung des Ladegeräts von der Batterie, wenn kein Netzstrom anliegt. Damit wird der Batterie während der Nichtladephase vom Ladegerät auch kein Strom entnommen. Optional ist der Anschluß eines externen Temperatursensors( Preis hier) zur Überwachung der Batterietemperatur sowie einer Fernbedienung (bestellbar unter Fernbedienung SMT möglich.
(Der 2. ausgang bei dem Votronic SMPT2B... und der 3. Ausgang bei Votronic Geräten SMT3B ist in der Regel mit kleinerem Ladestrom(0 - 2/3Amp.) für die Fahrzeugbatterie ausgelegt)
Auf Anfrage sind auch andere Typen erhältlich.

Technische Daten:

Hersteller/Ladegerät	Ladeschluß- spannung (Bleis/Säure / AGM^*1/Gel) Hauptladezeit	Ausgleichslade- spannung (Blei-Säure / AGM^*1/Gel) Ausgleichsladezeit	Erhaltungs- ladespannung (Blei-Säure / AGM^*1/Gel)	Zeitdauer bis Reset	Ausgangs- strom	empf. Batteriekapazität (Blei-Säure^*1/ AGM/Gel)	Anzahl Batteriebänke	Maße mm	Gewicht Kg
Sterling1210CE Automatik	14,8/ 14,4 0 Std / 0 Std	14,8/ 14,4 1 - 4 Std einstellb./ 1 - 4 Std einstellb.	13,50/ 13,50	Reset bei U < 11,5 V	10 A	20 - 125 Ah/ 50 - 100 Ah	3	240 x 145 x 60	1,8
Votronic 1210SMT2B	14,3/ 14,40 2,5 - 6 Std/ 8 - 12 Std	13,85/ - 2 Std/ -	13,4/ 13,8	2x/Woche je 1 Std	10 A	40 - 72 Ah/ 40-72 Ah	2	138 x 72 x 210	1,25
Votronic 1215SMT2B	14,3/ 14,40 2,5 - 6 Std/ 8 - 12 Std	13,85/ - 2 Std/ -	13,4/ 13,8	2x/Woche je 1 Std	15 A	60 - 110 Ah/ 60 - 110 Ah	2	138 x 72 x 210	1,28
Votronic 1220SMT2B	14,3/ 14,40 2,5 - 6 Std/ 8 - 12 Std	13,85/ - 2 Std/ -	13,4/ 13,8	2x/Woche je 1 Std	20 A	80 - 145 Ah/ 80 - 145 Ah	2	138 x 72 x 210	1,30
Sterling1220CE Automatik	14,8/ 14,4 0 Std / 0 Std	14,8/ 14,4 1 - 4 Std einstellb./ 1 - 4 Std einstellb.	13,50/ 13,50	Reset bei U < 11,5 V	20 A	40 - 250 Ah/ 100 - 200 Ah	3	240 x 145 x 60	1,9
Votronic 1225SMT2B	14,3/ 14,40 2,5 - 6 Std/ 8 - 12 Std	13,85/ - 2 Std/ -	13,4/ 13,8	2x/Woche je 1 Std	25 A	100 - 180 Ah/ 100 - 180 Ah	2	138 x 72 x 210	1,35
Votronic 1230SMT3B	14,3/ 14,40 2,5 - 6 Std/ 8 - 12 Std	13,85/ - 2 Std/ -	13,4/ 13,8	2x/Woche je 1 Std	30 A	120 - 230 Ah/ 120 - 230 Ah	3	265 x 110 x 260	3,0
Sterling1230CED Pro Digital	14,8/ 14,4/ 14,1 - 14,4 0 Std / 0 Std/ 0 Std	14,8/ 14,4/ 14,1 - 14,4 intern berechnet entspr. der Ah/ intern berechnet entspr. der Ah/ intern berechnet entspr. der Ah	13,50/ 13,50/13,50	Reset bei U < 11,5 V	30 A	80 - 500 Ah/ 80 - 500 Ah/ 200 - 400 Ah	3	340 x 180 x 90	3,3
Sterling1240CED Pro Digital	14,8/ 14,4/ 14,1 - 14,4 0 Std / 0 Std/ 0 Std	14,8/ 14,4/ 14,1 - 14,4 intern berechnet entspr. der Ah/ intern berechnet entspr. der Ah/ intern berechnet entspr. der Ah	13,50/ 13,50/13,50	Reset bei U < 11,5 V	20 A	60 - 375 Ah/ 60 - 375 Ah/ 150 - 300 Ah	3	340 x 180 x 90	3,3
Votronic 1240SMT3B	14,4/ 14,40 1,5 - 6 Std/ 4 - 10 Std	14,4/ - 0 Std/ -	13,05 - 13,5/ 13,2 - 13,8	2x/Woche je 1 Std	40 A	92 - 480 Ah/ 92 - 480 Ah	3	310 x 138 x 72	2,4
Sterling1250CED Pro Digital	14,8/ 14,4/ 14,1 - 14,4 0 Std / 0 Std/ 0 Std	14,8/ 14,4/ 14,1 - 14,4 intern berechnet entspr. der Ah/ intern berechnet entspr. der Ah/ intern berechnet entspr. der Ah	13,50/ 13,50/13,50	Reset bei U < 11,5 V	50 A	100 - 600 Ah/ 100 - 600 Ah/ 250 - 500 Ah	3	340 x 180 x 90	3,3
Votronic 1260SMT3B	14,4/ 14,40 1,5 - 6 Std/ 1 - 10 Std	14,4/ - 0 Std/ -	13,05 - 13,5/ 13,2 -13,8	2x/Woche je 1 Std	60 A	150 - 660 Ah/ 150 - 660 Ah	2	310 x 138 x 72	2,45
Votronic 2416SMT2B	28,6/ 28,80 2,5 - 6 Std/ 8-12 Std	27,70/ - 2 Std/ -	26,8/ 27.6	2x/Woche je 1 Std	16 A	40 - 200 Ah/ 40 - 200 Ah	2	138 x 72 x 210	1,45
Sterling2425CED Pro Digital	29,6/ 28,8/ 28,2 - 28,8 0 Std / 0 Std/ 0 Std	29,6/ 28,8/ 28,2 - 28,8 intern berechnet entspr. der Ah/ intern berechnet entspr. der Ah/ intern berechnet entspr. der Ah	27,0/ 27,0/13,50	Reset bei U < 23,0 V	25 A	50 - 300 Ah/ 50 - 300 Ah/ 125 - 250 Ah	3	340 x 180 x 90	3,3
Votronic 2425SMT3B	28,8/ 28,80 1,5 - 6 Std/ 4 - 10 Std	28,80/ - 0 Std/ -	26,1 - 27,2/ 26,4 - 27.6	2x/Woche je 1 Std	25 A	57 - 290 Ah/ 57 - 290 Ah	3	310 x 138 x 72	2,4

Bemerkung ^*1: Bei der Sterling Serie ...CED gibt es eine Unterscheidung nach 4 Batterietypen. Während AGM hier in rot dargestellt ist, können AGM Batterien bei den anderen Ladegerätwen gemäß der Kennlinie von offenen Blei Säure Batterien geladen werden.

andere Ladegeräte

Andere Ladegeräte, insbesondere Solarladegeräte für kleine Batterien (Mignon u. ä) auf Anfrage

Batterieklemmen, das Batterieerhaltungssystem Megapulse und Aktivatoren finden Sie hier
